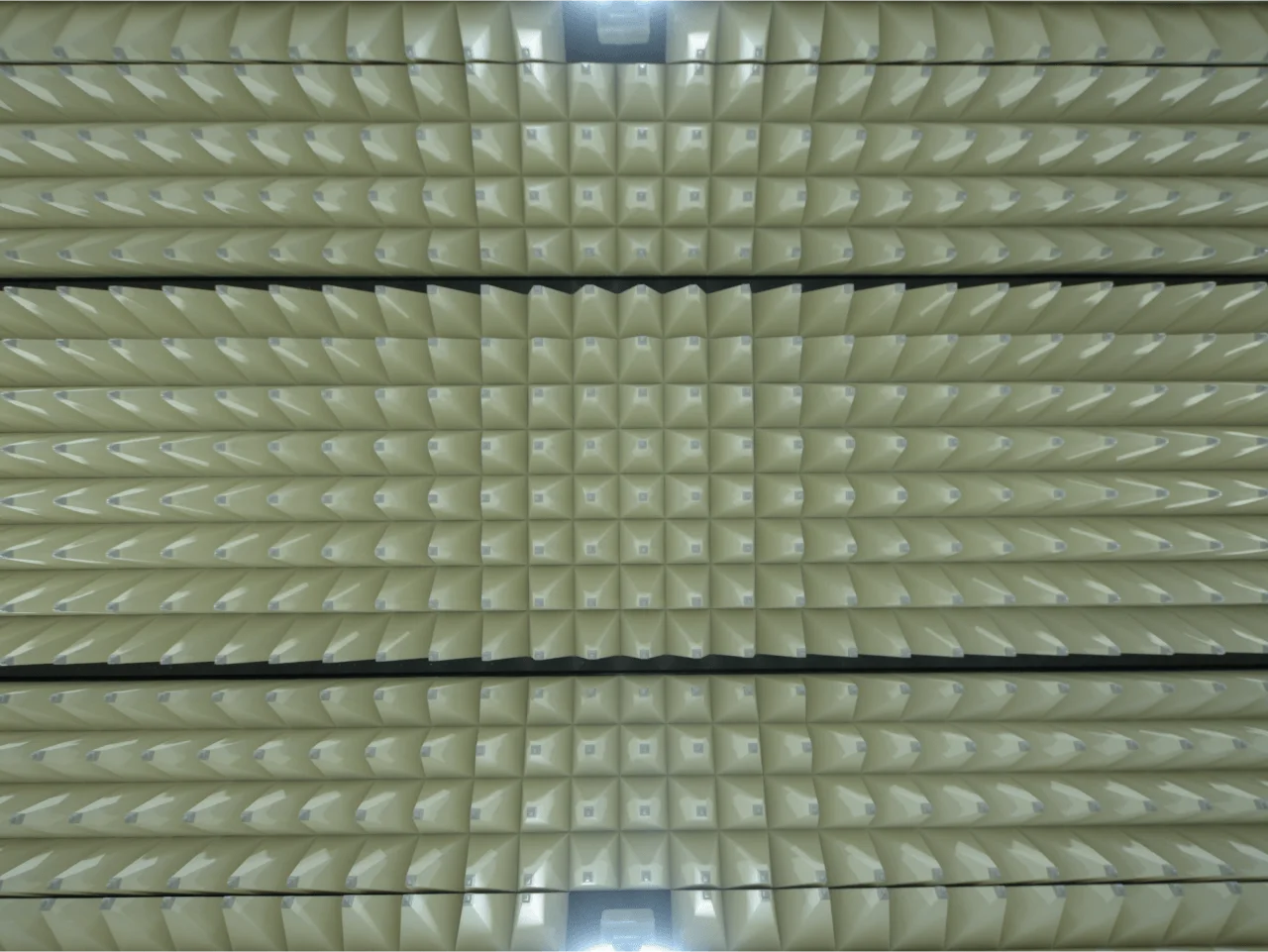

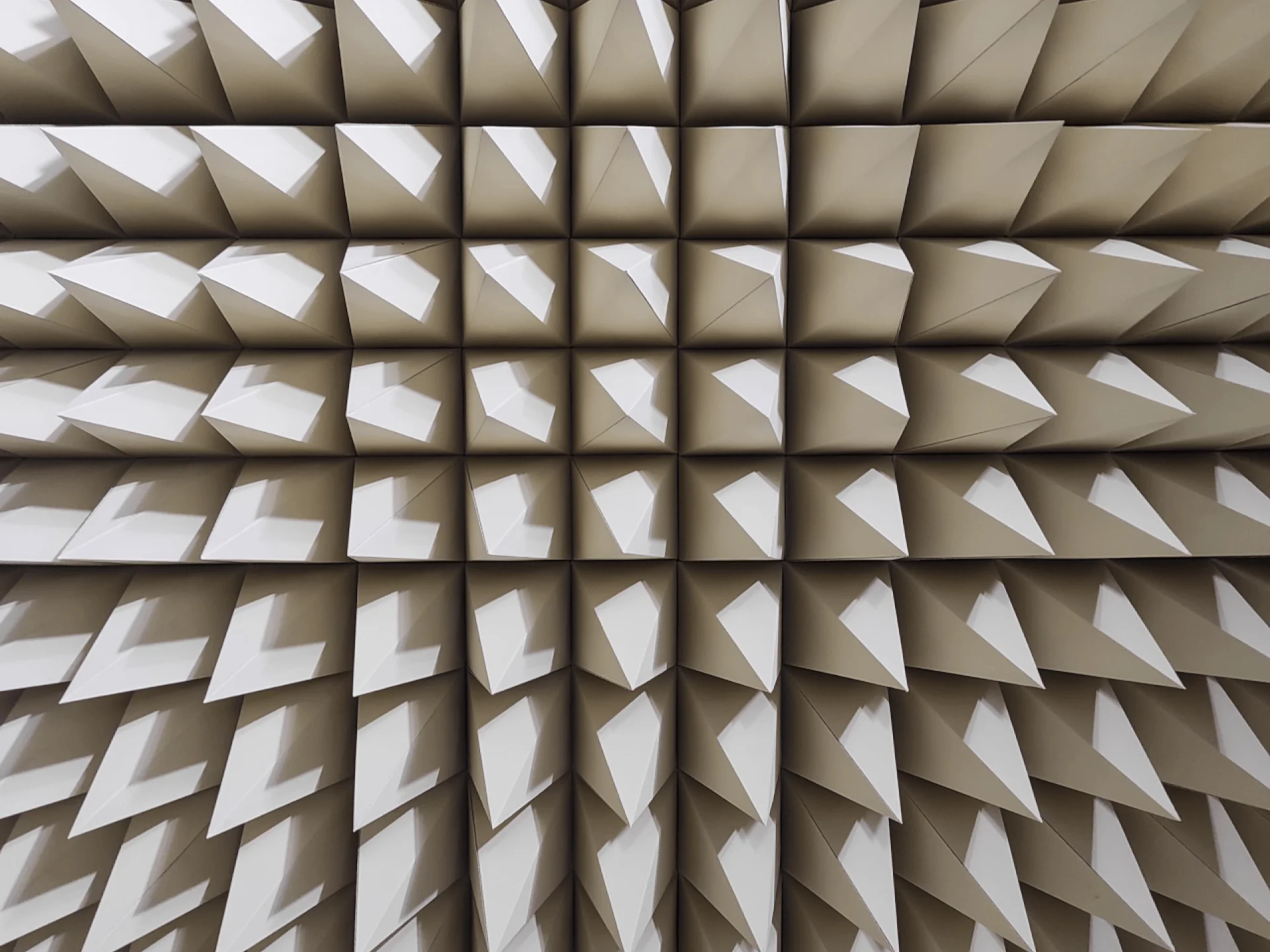

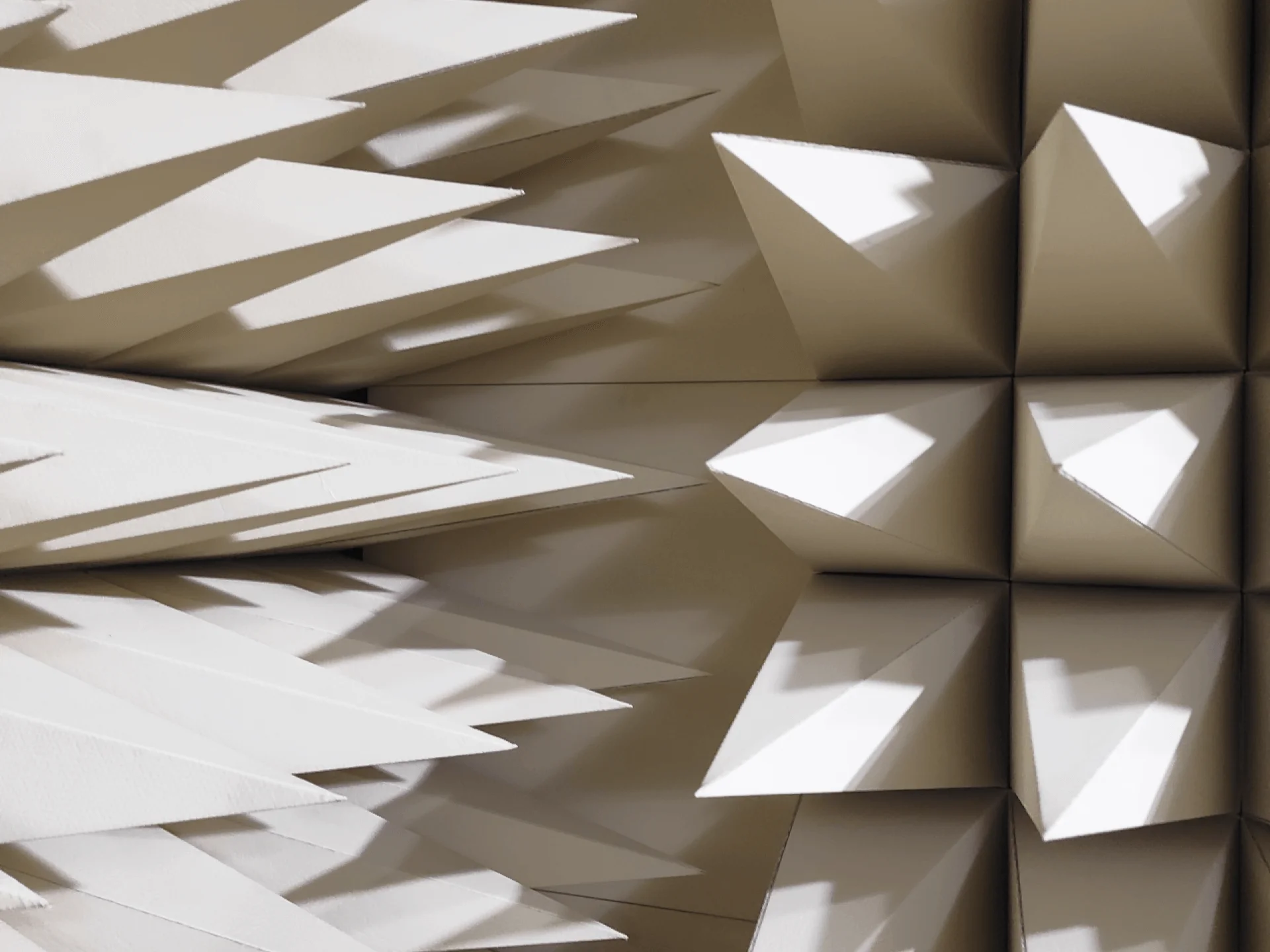

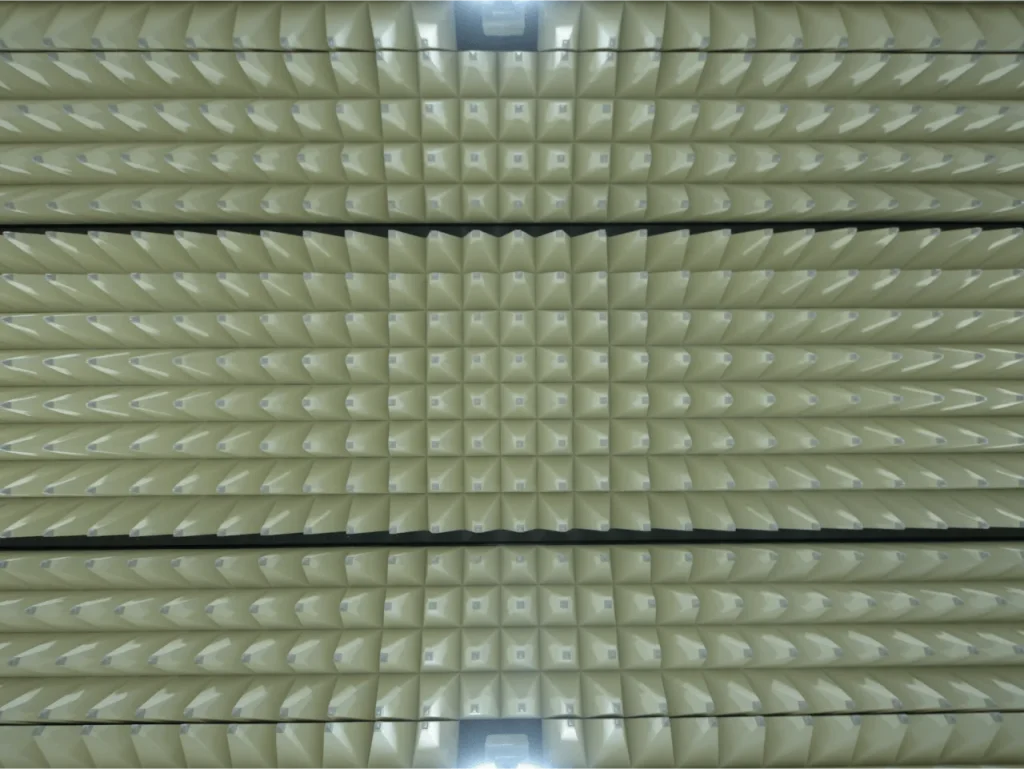

Пирамидальные радиопоглощающие материалы серии 4T представляют собой материалы, изготовленные из жестких и формованных пенополиуретанов в защитной оболочке из микрогофрокартона, что по срав нению с гибкими эластичными пенопоулератанами имеет более длительные сроки эксплуатации. Защитная оболочка РПМ 4T пропитывается огнеза щитным составом, что позволяет нашему материалу относиться к категории трудновоспламеняемых.
Наружный слой оболочки пирамид покрыт воднодисперсионной влагостойкой краской для наружных работ, что позволяет удалять пыль с их поверх ности влажным способом. Радиопоглощающие материалы 4ТЕСТ разработаны и производятся в Российской Федерации.
Характеристики
Коэффициент отражения по мощности пирамидальных РПМ, дБ
| Частота | 4Т-15 | 4Т-33 | 4Т-60 | 4Т-100 | 4Т-120 |
|---|---|---|---|---|---|
| 100 ГГц | -35 | -50 | -53 | -53 | -53 |
| 37,5 ГГц | -35 | -50 | -50 | -50 | -50 |
| 15 ГГц | -35 | -50 | -50 | -50 | -50 |
| 10 ГГц | -35 | -47 | -50 | -50 | -50 |
| 3 ГГц | -30 | -45 | -47 | -47 | -47 |
| 1 ГГц | -20 | -30 | -35 | -40 | -42 |
| 500 МГц | — | -15 | -32 | -35 | -40 |
| 100 МГц | — | — | -6 | -17 | -19 |
- Предельная плотность потока средней мощ ности 2 кВт/м2.
- Цвет блока РПМ: голубой R6.27.67, светло-бежевый RAL 1015, по заказу.
- Температурный диапазон работоспособности РПМ: от -10 до +50 °С.
- Группа горючести Г1 по ГОСТ 30244-94.
- Срок эксплуатации РПМ не менее 10 лет (типо вой — 20 лет).
- Конструктивное исполнение — пирамидальный в блоках или поэлементно
Коэффициент отражения по мощности пирамидальных РПМ, дБ
| Характеристика | 4Т-15 | 4Т-33 | 4Т-60 | 4Т-100 | 4Т-120 |
|---|---|---|---|---|---|
| Высота РПМ, мм | 160 | 330 | 580 | 1000 | 1200 |
| Размер основания элемента РПМ, Д/Ш мм | 50х50 | 100х100 | 166х166 | 305х305 | 333х333 |
| Размер блока РПМ, Д/Ш/В мм | 500х500х166 | 500х500х336 | 500х500х586 | 610х610х1006 | 1000х1000х1206 |
| Масса 1 кв. м без подложки, кг не более | 10 | 12 | 15 | 40 | 40,6 |
| Масса 1 кв. м с подложкой (фанера 6 мм), кг | 12 | 16 | 19 | 44 | 44,6 |
