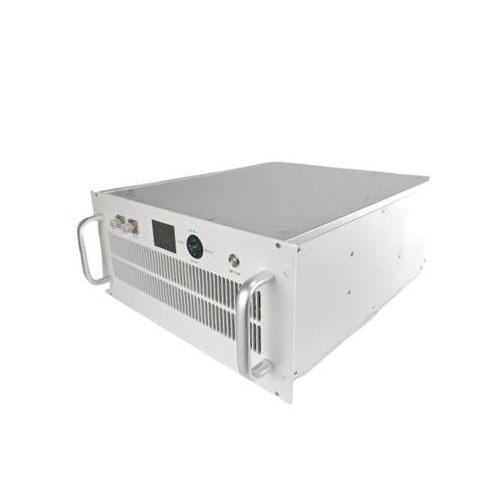

Emctestlab K009M250-500 — это широкополосный твердотельный усилитель мощности, выполненный в стандартном 19-дюймовом корпусе (5HU). Предназначен для лабораторного применения, проведения испытаний на электромагнитную совместимость (ЭМС), тестирования антенн, а также использования в системах радиовещания и связи. Усилитель отличается высокой линейностью, широкополосностью и наличием встроенной многоуровневой системы защиты.
Ключевые особенности и преимущества
Высокая выходная мощность
Номинальная мощность 500 Вт (57 дБм) во всем рабочем диапазоне частот от 9 кГц до 250 МГц.
Интеллектуальная защита
Контроль внутренней температуры, уровня отраженной мощности и перегрузки в режиме реального времени с автоматическим отключением.
Мониторинг мощности
Наличие выделенных портов контроля прямой и отраженной мощности для подключения внешних измерителей.
Удобное управление
Установка и контроль параметров осуществляется с передней панели. Доступны интерфейсы RS232, LAN и DB9 для автоматизации.
Технические характеристики
| Модель | K009M250-500 |
|---|---|
| Диапазон частот | 9 кГц – 250 МГц |
| Номинальная выходная мощность | 500 Вт (57 дБм) |
| Линейная мощность (P1dB) | мин. 54,7 дБм |
| Коэффициент усиления | 57 дБ |
| Неравномерность усиления | ± 4 дБ |
| Уровень гармоник | < –15 дБн |
| Нелинейные искажения | < -65 дБ |
| КСВН входа / нагрузки | макс. 4:1 / макс. 6:1 |
| Разъемы (Вход / Выход) | N (female), 50 Ом |
| Порты контроля мощности | Прямой и обратной мощности (коэф. 53 ±1 дБ) |
| Интерфейсы управления | RS232, LAN, DB9 |
| Электропитание | 1 фаза, 220 В ±10%, 50 Гц (потребление до 3,5 кВт) |
| Рабочий температурный диапазон | от -25°C до +55°C |
| Типоразмер (Form Factor) | Стандартный 19" корпус, 5HU |
Области применения и соответствие стандартам
Усилитель оптимизирован для проведения испытаний на устойчивость к кондуктивным и радиочастотным электромагнитным помехам в соответствии с требованиями:
Также в серии Emctestlab K009M250 доступны другие модели:
