Что такое безэховая экранированная камера

Безэховая экранированная камера (БЭК) — это радиогерметичное помещение, внутренние поверхности которого покрыты радиопоглощающими материалами (РПМ). Металлический экран не пропускает внешние поля внутрь и не выпускает излучение наружу, а РПМ гасят отражения от стен, потолка и пола, поэтому внутри остаётся только прямая волна от источника. Такие условия нужны для антенных измерений, испытаний радиомодулей и воспроизводимых испытаний на электромагнитную совместимость (ЭМС).

БЭК и ПБЭК: в чём разница

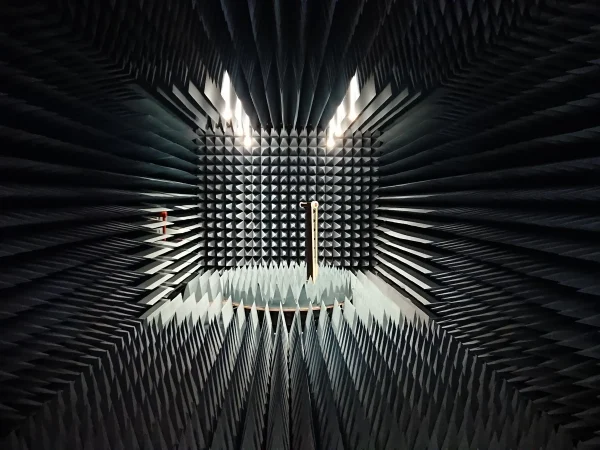

Полностью безэховая (БЭК)
Пол
РПМ на всех поверхностях, включая пол
Для чего
Антенные измерения, испытания радиомодулей

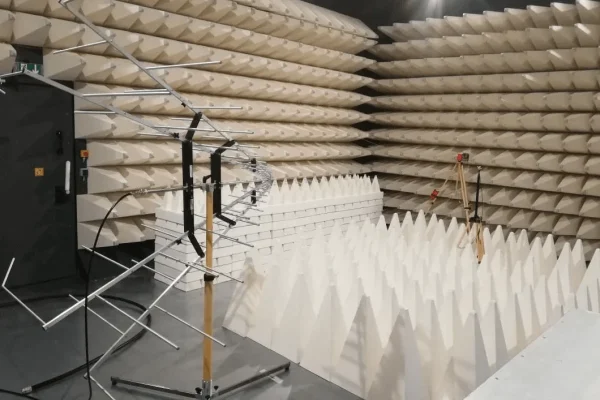

Полубезэховая (ПБЭК)
Пол
Металлическая заземляющая плоскость, отражает волны
Для чего
Испытания продукции на ЭМС, измерительное расстояние 1, 3, 5 или 10 м

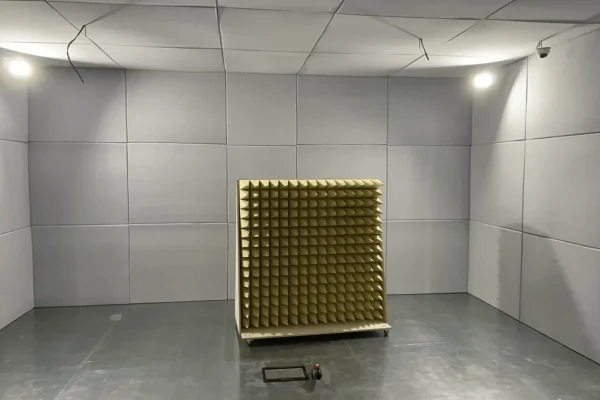

ПБЭК для ПЭМИН
Пол
Как у ПБЭК, плюс звукоизоляция
Для чего
Специальные исследования технических средств обработки информации

Как выбрать камеру

Для расчёта и коммерческого предложения нужны два параметра:

  • размеры помещения — от них зависят тип камеры, габариты и измерительное расстояние;
  • частоты, на которых нужно экранирование — от них зависят конструкция экрана и радиопоглощающие материалы.

Дальше прорабатываем РПМ, класс экранирования, двери, фильтры и остальную комплектацию. Подробнее — в руководстве «Как выбрать экранированную камеру».

Проектирование, монтаж и нормативы

Подбираем конфигурацию под задачу, поставляем и монтируем камеры, выполняем пусконаладку и обучение персонала. Наши камеры обеспечивают экранирование от 80 дБ, 1 класс по ГОСТ 30373-95. При подборе ориентируемся на ГОСТ 30373-95, ГОСТ Р 50414-92, ГОСТ IEC 61000-4-3, ГОСТ СИСПР 16-1-4, MIL-STD-461 и КТ-160G. Другие типы камер — в разделе экранированные камеры.

Цену определяют размеры, тип и комплектация, поэтому рассчитываем её индивидуально: пришлите размеры помещения и частоты — подготовим коммерческое предложение в течение 24 часов.
