Полубезэховая экранированная камера для испытаний на ЭМС
Экранированная камера внутренние поверхности которой покрыты широкополосным материалом, поглощающим электромагнитные волны, за исключением пола (пластины заземления), который должен обладать отражательной способностью.
Индивидуальный расчет стоимости Цена зависит от конфигурации, размеров и комплектации
Или свяжитесь с нами: +7 (495) 797-77-45
- Информация проверена: 30.06.2026; Следующая плановая проверка: 20.08.2026; Нашли неточность? Сообщите нам на почту и получите скидку на оборудование;
- Запросите коммерческое предложение с фиксацией цены. Работаем по 44-ФЗ и 223-ФЗ, ЭДО;
- Стоимость доставки не включена в цену товара. Бесплатная доставка при заказе > 100 000 руб. Доставка по Москве: 1-2 дня. В регионы РФ: 3-7 дней;
- Материал подготовлен технической командой НПК ЗНАМЯ под редакцией Инженера по качеству Корнилова Дмитрия
Полубезэховая экранированная камера (ПБЭК) — это специализированное помещение для проведения испытаний и измерений параметров электромагнитной совместимости (ЭМС). Камера характеризуется частичным поглощением электромагнитных волн: пол выполнен из усиленного радиопоглощающего материала (РПМ), а стены и потолок облицованы поглощающими элементами, что создаёт условия, приближенные к свободному пространству, при сохранении возможности установки крупногабаритного оборудования.

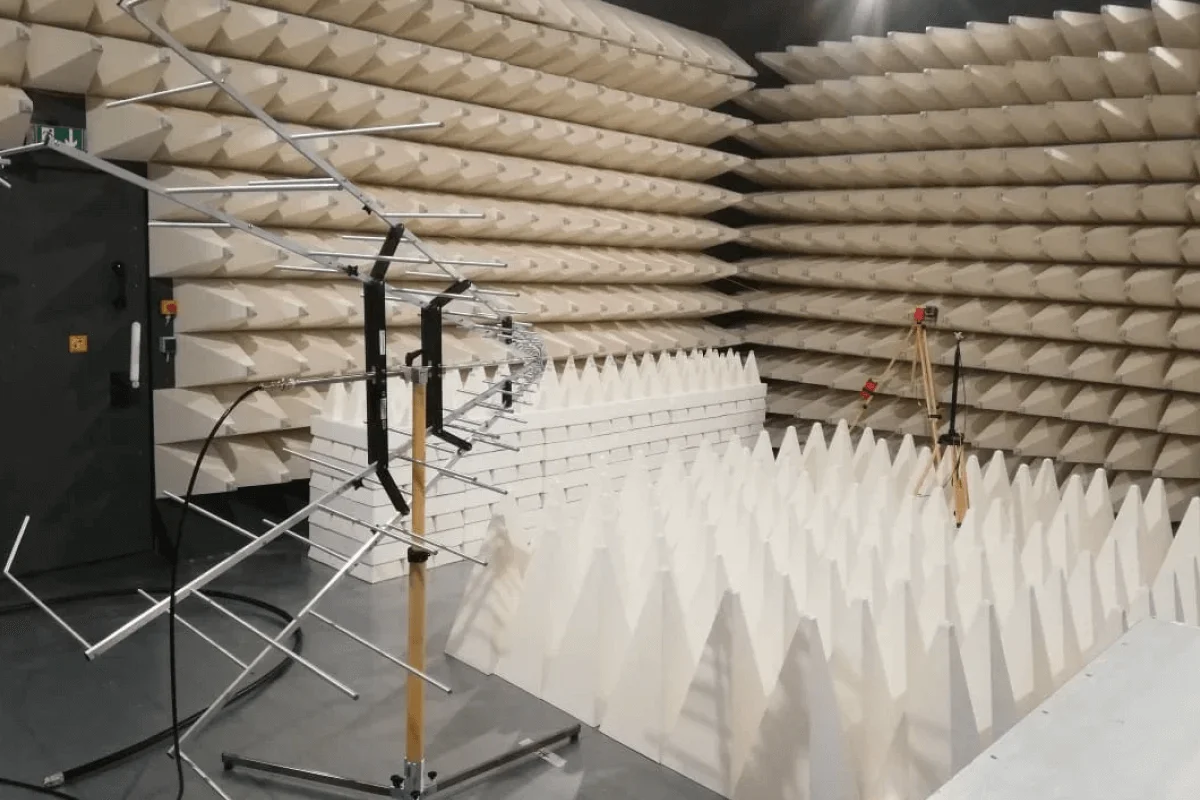

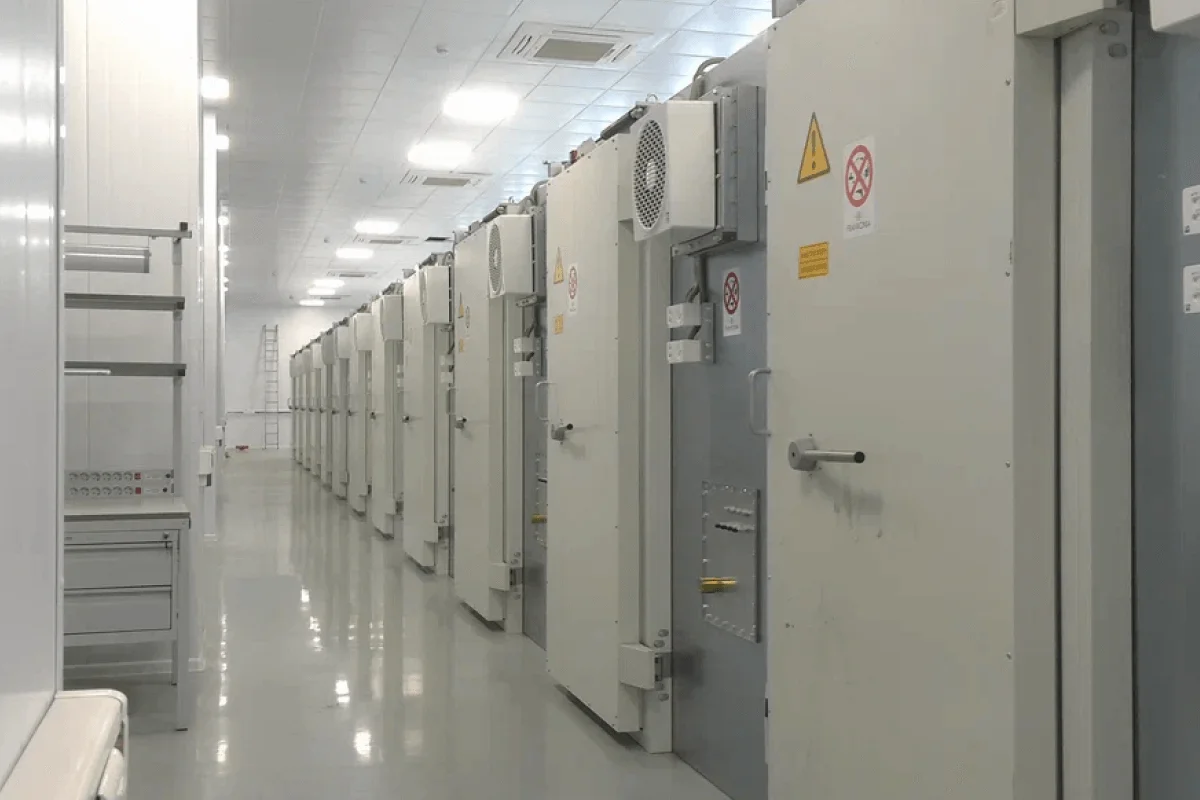

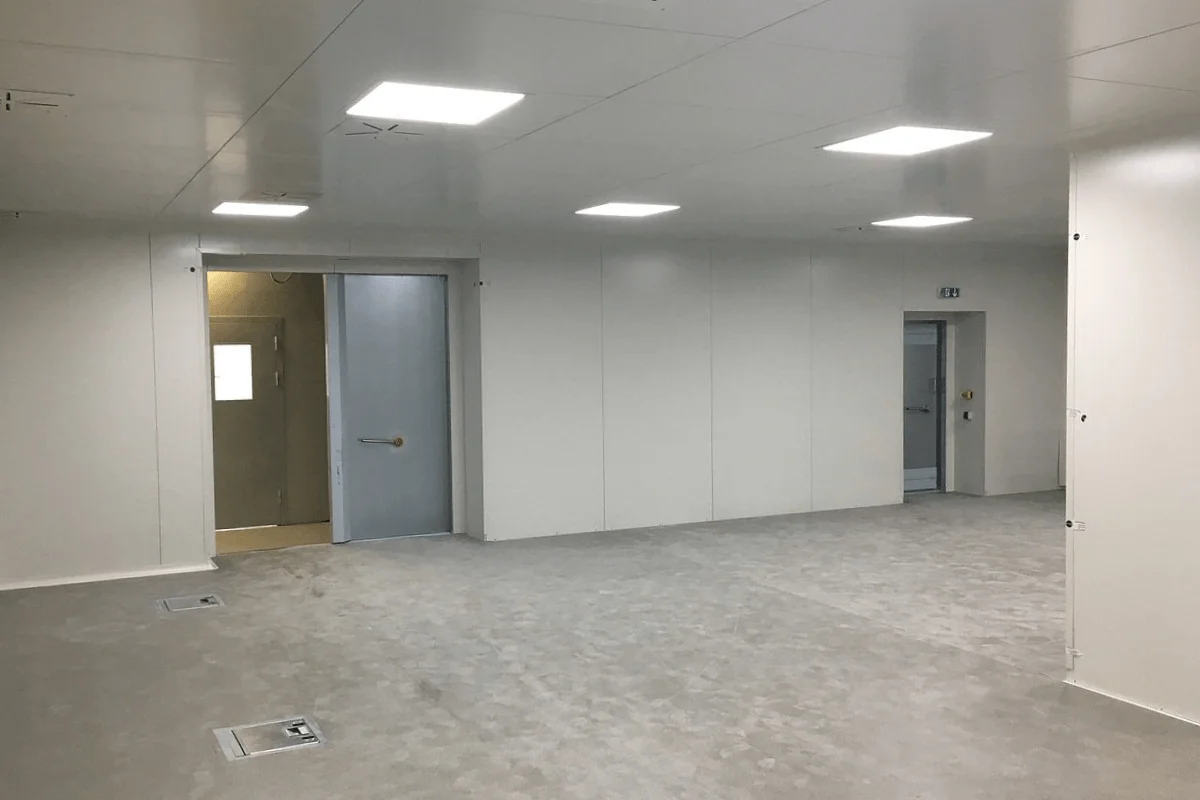

Галерея полубезэховой камеры
Ключевые преимущества
Оптимальная конструкция

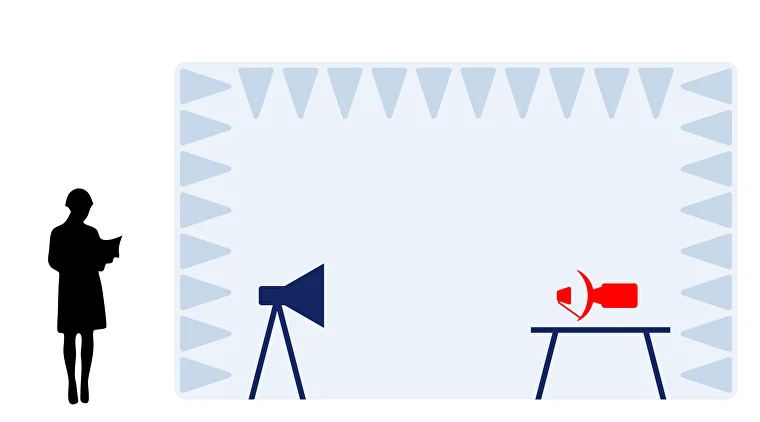

Пол из широкополосного пирамидального РПМ, стены и потолок облицованы поглощающими материалами. Эффективное поглощение отражённых сигналов при возможности установки оборудования непосредственно на полу.
Высокое экранирование
Многослойная стальная или медная оболочка обеспечивает коэффициент экранирования ≥100 дБ (1 класс по ГОСТ 30373-95) в диапазоне от 9 кГц до 40 ГГц.
Соответствие стандартам
Проектирование и аттестация в строгом соответствии с ГОСТ Р 51318, ГОСТ Р 50414-92, IEC 61000-4-3, CISPR 16-1-4 и другими нормативами.
Гибкая комплектация
Оснащение поворотными столами (до 5 тонн), автоматизированными антенными мачтами, системами видеонаблюдения, фильтрами питания и вентиляции.
Особенности полубезэховых камер
Измерительное расстояние — важнейший параметр

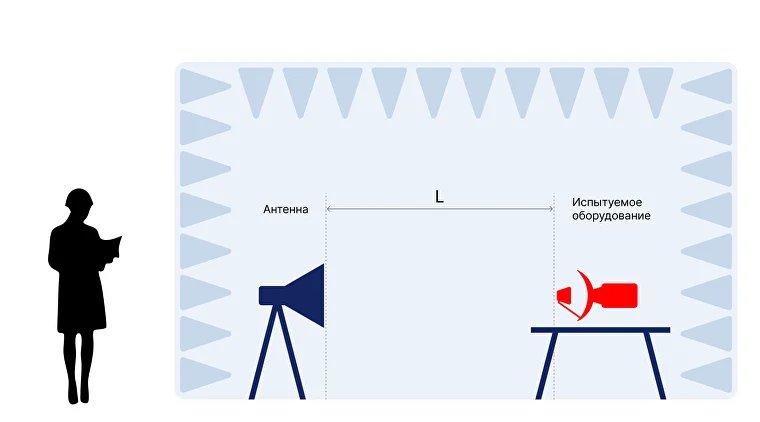

Стандартами заданы четыре основных варианта расстояния от объекта испытаний до приёмной или излучающей антенны: 1, 3, 5 и 10 метров. Точка отсчёта антенны определяется стандартами (от фазового центра или от кончика/среза).
Важно понимать: когда специалисты говорят «трёхметровая камера», это означает, что камера имеет измерительное расстояние 3 м. Физический размер камеры всегда больше (например, 9×6×6 м), так как он является следствием требований к измерительному расстоянию, размеру рабочей зоны и свойств поглощающих материалов.
Требования к экранированию
Полубезэховые камеры для испытаний на ЭМС должны обеспечивать высокий коэффициент экранирования для предотвращения влияния внешних электромагнитных полей на результаты измерений.
1 класс по ГОСТ 30373-95/ГОСТ Р 50414-92: коэффициент экранирования не менее 100 дБ в диапазоне частот от 9 кГц до 40 ГГц.
Экранирующая оболочка выполняется из многослойной стали или меди с тщательной герметизацией всех соединений. Двери оснащаются специальными уплотнениями и контактными пружинами для обеспечения непрерывности экранировки.
Требования к радиопоглощающим материалам (РПМ)
В полубезэховых камерах применяются широкополосные пирамидальные РПМ, обеспечивающие эффективное поглощение электромагнитных волн:
- Коэффициент поглощения — не менее -20 дБ в рабочем частотном диапазоне
- Нижняя граница частотного диапазона определяется высотой пирамид РПМ (типичные значения: от 30 МГц до 1000 МГц)
- Верхняя граница — до 40 ГГц и выше
- Пол камеры выполняется из усиленного РПМ, способного выдерживать нагрузку от испытуемого оборудования и поворотного стола
Особенность конструкции: стены и потолок облицовываются РПМ, что создаёт условия, приближенные к свободному пространству, при этом сохраняется возможность установки крупногабаритного оборудования непосредственно на полу камеры.
Оснащение камер
Полубезэховые камеры оснащаются специализированным оборудованием для проведения испытаний:
Поворотные столы
Грузоподъемность до 5 тонн, точность позиционирования ±1°, для изменения ориентации испытуемого объекта
Антенные мачты
Автоматизированные, высота подъёма до 4 метров, для сканирования поля по высоте
Фильтропанели
Для подвода питания, сигналов, вентиляции с сохранением коэффициента экранирования
Системы видеонаблюдения
Для мониторинга процесса испытаний без нарушения экранировки
Системы вентиляции
С волноводными каналами ниже cutoff частоты для сохранения экранировки
Системы управления
Автоматизация процессов испытаний, интеграция с измерительным оборудованием
Типовые решения полубезэховых камер (ПБЭК)
Ниже приведены стандартные конфигурации. Мы также разрабатываем камеры индивидуальных размеров под ваши конкретные задачи и габариты испытуемых объектов.
| Тип камеры | Измерительное расстояние | Внешние размеры (Д×Ш×В), м | Аттестация площадки (соответствие стандартам) |
|---|---|---|---|
| ПБЭК-1 | 1 м | 5 × 5 × 3,5 |
|
| ПБЭК-3 | 3 м | 9 × 6 × 6 |
|
| ПБЭК-10 | 10 м | 19 × 12 × 8,5 |
|
Другие типы экранированных камер
Простые экранированные камеры
Применяются как вспомогательные экранированные помещения для размещения аппаратуры с высокими уровнями побочных излучений или высокочувствительной аппаратуры
ПодробнееПолубезэховые камеры
Применяются для проведения испытаний и измерений параметров электромагнитной совместимости. Пол поглощен РПМ, стены и потолок облицованы
ПодробнееПолностью безэховые камеры
Применяются для проведения испытаний и измерений параметров антенн и радиомодулей. Все поверхности (включая пол) облицованы РПМ
ПодробнееПолубезэховые камеры для задач ПЭМИН
Применяются для проведения специальных исследований технических средств обработки информации на соответствие требованиям по защите
ПодробнееРеверберационные испытательные камеры
Применяются для проведения испытаний ЭМС на устойчивость к ЭМ полям высокой напряжённости, а также для измерения электромагнитных помех
Подробнее
