Простая экранированная камера (радиогерметичное помещение)
Применяются как вспомогательные экранированные помещения для размещения аппаратуры с высокими уровнями побочных излучений или высокочувствительной аппаратуры.
Индивидуальный расчет стоимости Цена зависит от конфигурации, размеров и комплектации
Или свяжитесь с нами: +7 (495) 797-77-45
- Информация проверена: 30.06.2026; Следующая плановая проверка: 20.08.2026; Нашли неточность? Сообщите нам на почту и получите скидку на оборудование;
- Запросите коммерческое предложение с фиксацией цены. Работаем по 44-ФЗ и 223-ФЗ, ЭДО;
- Стоимость доставки не включена в цену товара. Бесплатная доставка при заказе > 100 000 руб. Доставка по Москве: 1-2 дня. В регионы РФ: 3-7 дней;
- Материал подготовлен технической командой НПК ЗНАМЯ под редакцией Инженера по качеству Корнилова Дмитрия
Простая экранированная камера — это помещение или камера с исключительно экранирующими свойствами, выполненная из сварных металлических листов или панелей, соединённых болтами. Оснащается специальной радиогерметичной дверью и помехозащищённой электрической сетью для обеспечения высокой степени защиты от электромагнитных помех.

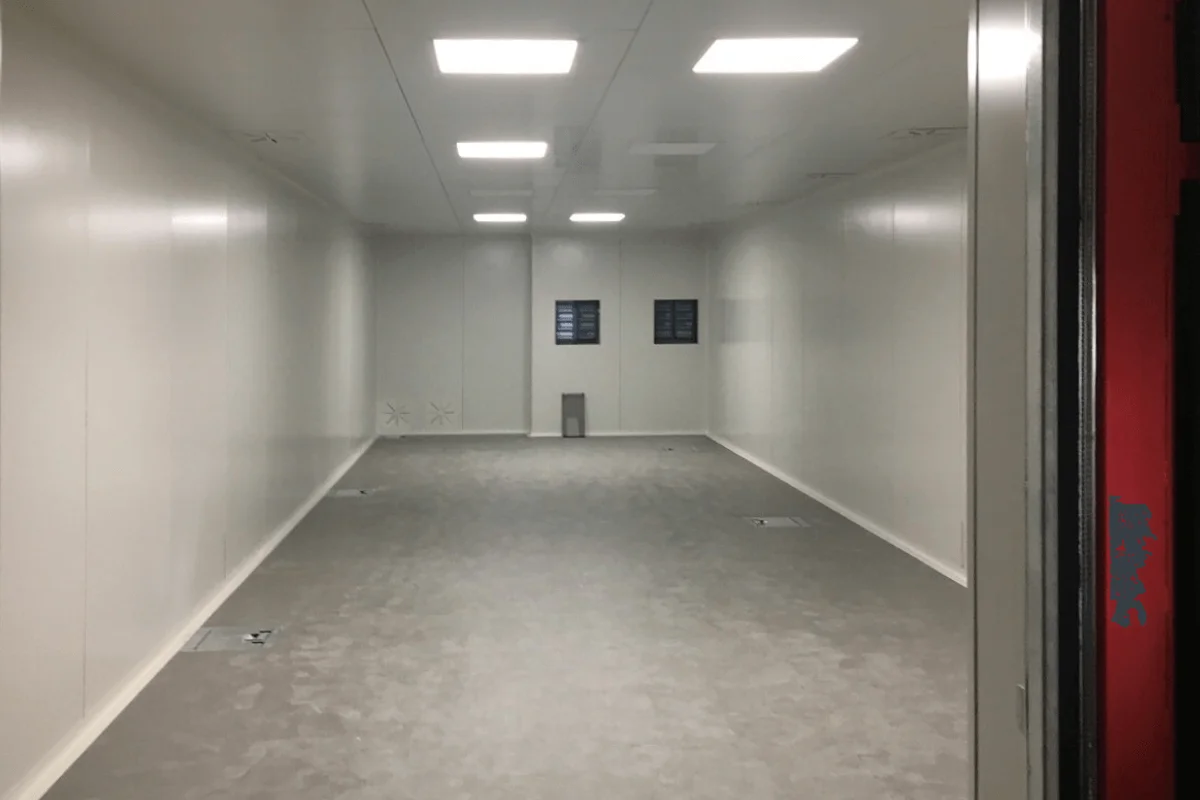

Галерея простой экранированной камеры
Ключевые преимущества
Высокий коэффициент экранирования
Многослойная стальная или медная конструкция обеспечивает эффективную защиту от внешних электромагнитных полей и предотвращает утечку сигналов из камеры.
Модульная конструкция
Камера собирается из стальных панелей на объекте заказчика. Возможна демонтаж и повторная установка при необходимости переезда или изменения конфигурации.
Радиогерметичная дверь
Специальная экранированная дверь с уплотнениями и контактными пружинами обеспечивает непрерывность экранировки и удобство доступа в камеру.
Помехозащищённая сеть
Фильтропанели для подвода питания и сигналов с сохранением коэффициента экранирования. Волноводные каналы для вентиляции ниже cutoff частоты.
Назначение и применение
🔐 Защита информации (ПЭМИН)
Размещение критичных средств обработки информации для предотвращения несанкционированных утечек конфиденциальных данных по побочным каналам.
🏥 Медицинское оборудование
Установка высокочувствительной аппаратуры, например, МРТ томографов, требующих надежной защиты от утечек внешних электромагнитных помех.
🔧 Отладка РЭА
Проведение отладки радиоэлектронной аппаратуры в условиях сниженного уровня фоновых помех, чтобы не создавать интерференцию для других приборов.
🏗 Конструктивные особенности
Камера выполняется из сварных листов или модульных панелей. Оснащается специальной радиогерметичной дверью и помехозащищённой электрической сетью.
💡 Важная рекомендация по выбору оборудования
Простые экранированные камеры обеспечивают высокую степень электромагнитной изоляции, но не содержат радиопоглощающих материалов (РПМ). Они идеальны для защиты аппаратуры или отладки.
Однако, если ваша задача предполагает проведение полноценных сертификационных измерений, тестов на излучаемые помехи или устойчивость, мы рекомендуем использовать полубезэховые камеры для испытаний ЭМС. Именно такая конструкция с РПМ создает необходимые условия свободного пространства, требуемые стандартами ГОСТ и IEC.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип конструкции | Сварные металлические листы или болтовые панели |
| Материал | Сталь оцинкованная / медь (опционально) |
| Коэффициент экранирования | ≥80-100 дБ (в зависимости от частотного диапазона) |
| Наличие РПМ | Нет (обеспечивается только экранирование) |
| Частотный диапазон | От 9 кГц до 40 ГГц |
| Дверь | Одинарная/двойная радиогерметичная, с уплотнением |
| Размеры | Индивидуально под задачи заказчика |
Конструкция и оснащение
Экранирующий корпус
Корпус камеры выполняется из стальных листов толщиной 2-3 мм, сваренных между собой, либо из модульных панелей с болтовым соединением. Все соединения тщательно герметизируются для обеспечения непрерывности экранировки.
Важно: Качество сварных швов и соединений напрямую влияет на коэффициент экранирования. Мы используем только проверенные технологии сварки и герметизации.
Экранированная дверь
Специальная радиогерметичная дверь оснащается:
- Контактными пружинами или токопроводящими уплотнениями
- Механизмом плотного прижима для обеспечения электрического контакта
- Удобной ручкой и замком (опционально)
- Возможностью установки смотрового окна с экранированным стеклом
Фильтропанели и коммуникации
Для подвода питания, сигналов и вентиляции в камеру устанавливаются:
- Фильтры питания — низкочастотные и высокочастотные фильтры для сохранения экранировки
- Сигнальные фильтры — для подвода измерительных и управляющих сигналов
- Волноводные каналы — для вентиляции с cutoff частотой выше рабочего диапазона
- Оптоволоконные вводы — для передачи данных без нарушения экранировки
