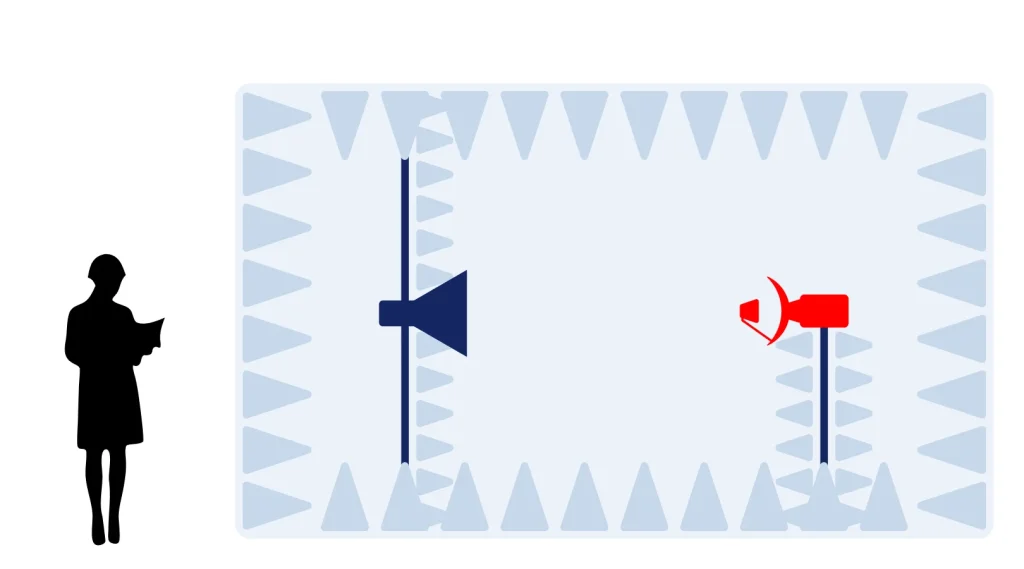

Полностью безэховая экранированная камера для антенных измерений
Экранированная камера внутренние поверхности которой полностью покрыты материалом, поглощающим электромагнитные волны.
Индивидуальный расчет стоимости Цена зависит от конфигурации, размеров и комплектации
Или свяжитесь с нами: +7 (495) 797-77-45
- Информация проверена: 30.06.2026; Следующая плановая проверка: 20.08.2026; Нашли неточность? Сообщите нам на почту и получите скидку на оборудование;
- Запросите коммерческое предложение с фиксацией цены. Работаем по 44-ФЗ и 223-ФЗ, ЭДО;
- Стоимость доставки не включена в цену товара. Бесплатная доставка при заказе > 100 000 руб. Доставка по Москве: 1-2 дня. В регионы РФ: 3-7 дней;
- Материал подготовлен технической командой НПК ЗНАМЯ под редакцией Инженера по качеству Корнилова Дмитрия
Полностью безэховая экранированная камера — это профессиональное решение для прецизионных измерений электромагнитной совместимости. Камера обеспечивает максимальное поглощение электромагнитных волн (до 99.9%) за счет облицовки всех внутренних поверхностей, включая пол, специализированными радиопоглощающими материалами (РПМ).

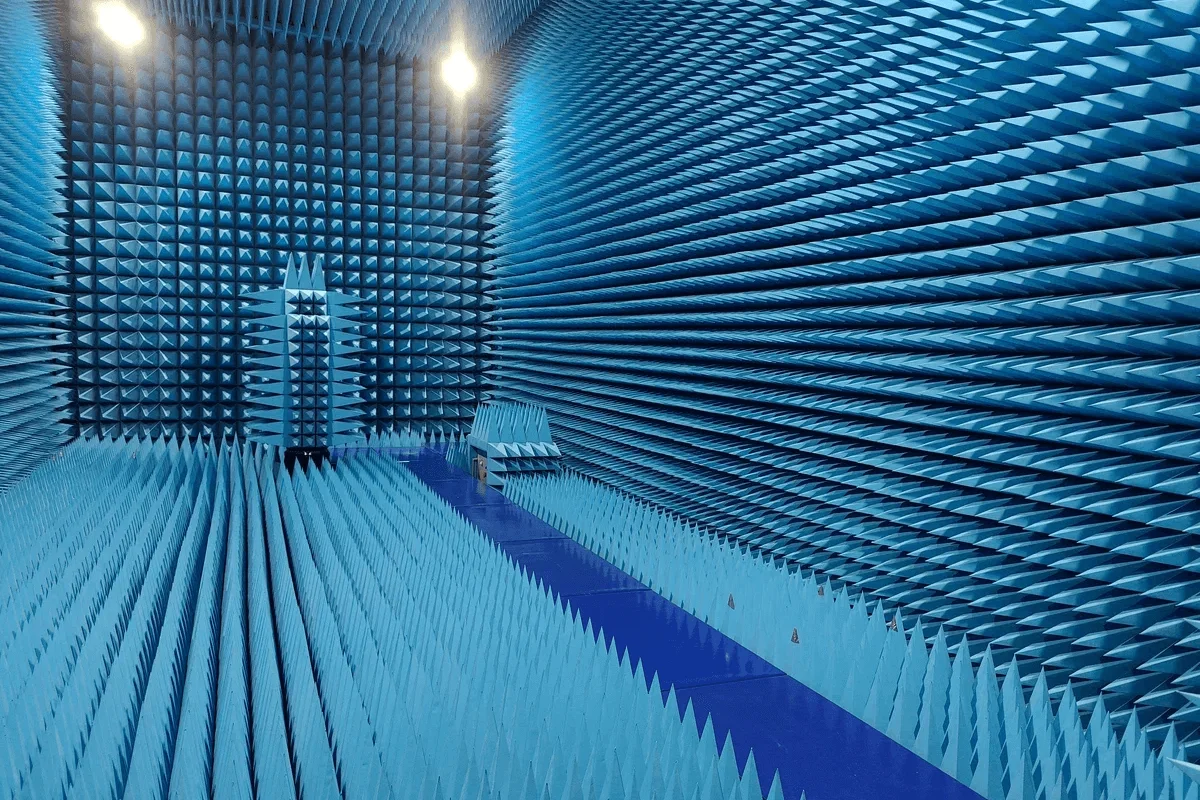

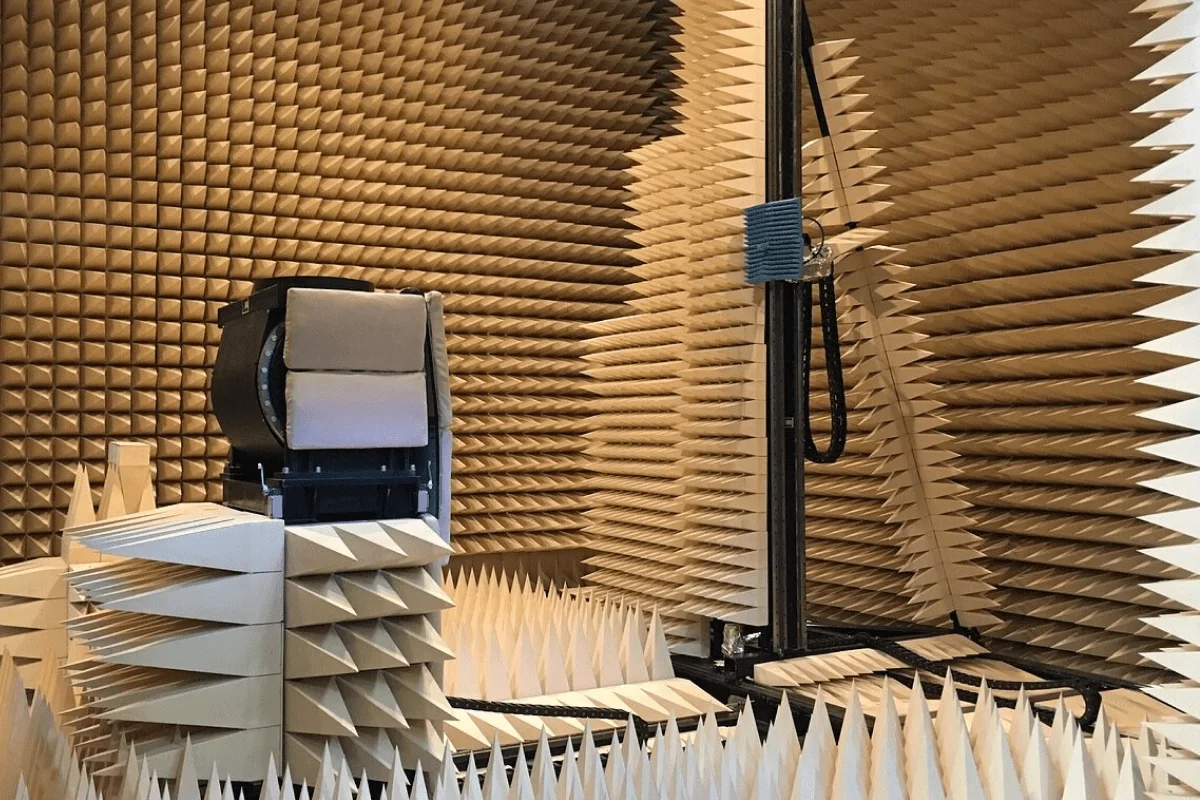

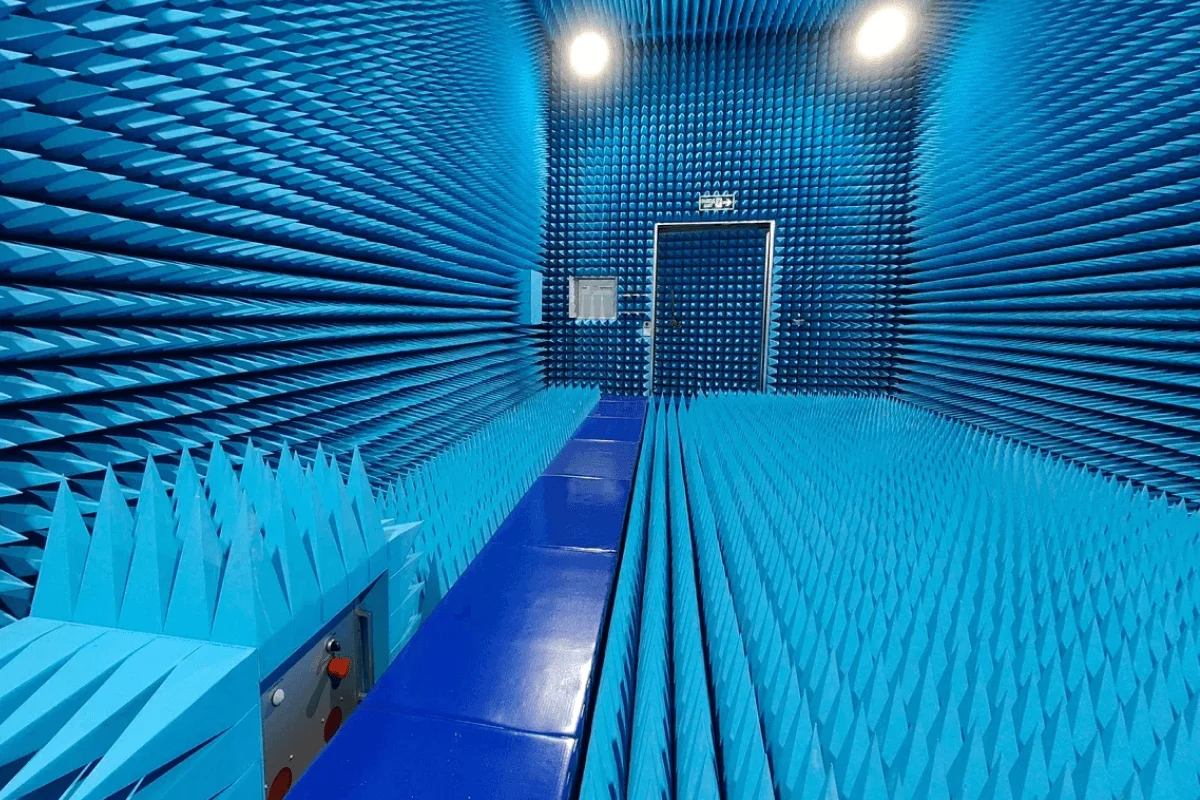

Галерея полностью безэховой камеры
Ключевые преимущества
Полное поглощение сигнала
Все внутренние поверхности (стены, потолок, пол) облицованы пирамидальными РПМ, что обеспечивает отсутствие отражений и создание условий свободного пространства.
Высокий коэффициент экранирования
Многослойная стальная или медная экранирующая оболочка обеспечивает коэффициент экранирования до 100 дБ и выше в диапазоне частот от 9 кГц до 40 ГГц.
Соответствие международным стандартам
Камеры проектируются и аттестуются в строгом соответствии с ГОСТ Р 51318, IEC 61000-4-3, CISPR, ANSI C63.4 и другими стандартами ЭМС.
Индивидуальная конфигурация
Возможность оснащения поворотными столами, автоматизированными антенными мачтами, системами видеонаблюдения, фильтрами питания и сигнальных линий.
Модульная конструкция
Камера собирается из стальных модулей на объекте заказчика. Возможна демонтаж и повторная установка при необходимости переезда лаборатории.
Применение для широкого спектра задач
Идеальна для испытаний на излучаемые помехи (EMI), радиочастотную устойчивость (RS), измерений антенных характеристик и исследований ЭМС.
Особенности полностью безэховых камер
Требования к экранированию
Из-за технологических особенностей проведения антенных измерений, требования к экранировке антенных камер обычно не столь строги, как для камер, предназначенных для испытаний ЭМС. Типичный коэффициент экранирования для антенных камер не превышает 80 дБ.
Важно: Если камера, кроме основного назначения, используется для проведения испытаний на ЭМС, требования к экранированию ужесточаются до 1 класса по ГОСТ 30373-95/ГОСТ Р 50414-92.
Требования к радиопоглощающим материалам (РПМ)
Полностью безэховые камеры применяются в основном для антенных измерений. Требования к свойствам РПМ максимально строгие:
- Коэффициент поглощения — не менее -20 дБ в нижнем частотном диапазоне
- Применяются широкополосные пирамидальные РПМ, нижняя граница частотного диапазона которых определяет нижнюю границу частотного диапазона камеры
- Типичные рабочие диапазоны антенных камер: от 300…1000 МГц до 26…100 ГГц
Камеры оснащаются мобильными радиопоглощающими ширмами и выгородками для снижения влияния оборудования и персонала на параметры безэховости.
Термостойкость РПМ: Если в камере предполагаются испытания передающих систем большой мощности, к РПМ предъявляют дополнительные требования по термостойкости.
ГОСТ CISPR 16-1-4 допускает применение специальных полностью безэховых камер для испытаний по параметрам ЭМС бытовой, промышленной и медицинской техники.
Оснащение камер
Камеры для антенных измерений оснащаются специализированным оборудованием:
Секторные сканеры
Для измерения диаграммы направленности антенн и приёмо-передающих модулей
Автоматические поворотные позиционеры
Для точного размещения и ориентации испытуемых устройств
Поворотные столы
Для большей эффективности использования камеры, например при испытаниях ЭМС
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип камеры | Полностью безэховая (Full Anechoic Chamber) |
| Экранирование | Сталь/медь, коэффициент экранирования ≥100 дБ |
| Диапазон частот | От 9 кГц до 40 ГГц (возможно расширение) |
| Поглощение РПМ | ≥99.9% (нормализованное отражение ≤-40 дБ) |
| Размеры | Индивидуально (от 3×3×3 м до 20×10×8 м и более) |
| Дверь | Одинарная/двойная экранированная, с РПМ-уплотнением |
| Фильтропанели | Для питания, сигналов, вентиляции (опционально) |
| Поворотный стол | Грузоподъемность до 5 тонн (опционально) |
| Антенные мачты | Автоматизированные, высота до 4 м (опционально) |
| Стандарты | ГОСТ Р 51318, IEC 61000-4-3, CISPR, ANSI |
