Имитатор навигационных сигналов RFTEX ИНСС-8000
Стационарный имитатор сигналов ГНСС на платформе SDR: до 6 РЧ-выходов и до 864 каналов, 19″ 4U. Для верификации многочастотных и многоантенных приёмников, терминалов и навигационно-временных систем.
- Тип
- Имитатор сигналов ГНСС
- Каналы
- До 6 РЧ-выходов, до 864 каналов
- Поддерживаемые системы ГНСС
- GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC
- Исполнение
- Стационарное, 19″, 4U
Цена по запросу
Стоимость рассчитываем под вашу задачу
- КП за 24 часа по заявке или ТЗ
- 44-ФЗ, 223-ФЗ госзакупки
- Доставка по РФ бесплатно от 100 000 ₽
Артикул: ИНСС-8000
ИНСС-8000 — флагманский стационарный имитатор навигационных сигналов RFTEX на платформе SDR. Генерирует открытые сигналы GPS, ГЛОНАСС, BeiDou, Galileo, QZSS и NavIC, а также SBAS и сигналы улучшения навигационной информации, быстрого точного позиционирования и безопасного позиционирования и синхронизации. До 6 РЧ-выходов и до 864 каналов в зависимости от конфигурации, корпус для стойки 19″ высотой 4U.
Для каких задач
Многочастотные и многоантенные приёмники
До 6 РЧ-выходов: от одиночного приёмника до групп приёмников и многоантенных сценариев.
Верификация систем и терминалов
Проверка систем, спутниковых полезных нагрузок и наземных терминалов, проверка протоколов и оптимизация навигационных терминалов.
Навигационно-временные системы
Испытания навигационно-временных систем и оборудования критической инфраструктуры.
Антенны и лабораторная имитация
Испытания антенн с управляемой диаграммой направленности и лабораторная имитация сигналов ГНСС.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Тип | Имитатор сигналов ГНСС, SDR-архитектура |
| Каналы | До 864 в зависимости от конфигурации |
| РЧ-выходы | От 1 до 6 |
| Системы ГНСС | GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC |
| Группировка | До 49 спутников, до 49 одновременно видимых |
| Опорная частота | 10 МГц, вход и выход; метка времени 1PPS |
| Исполнение | Стационарное, 19″, 4U |
Поддерживаемые сигналы
| Система | Сигналы |
|---|---|
| GPS | L1CA, L1C, L1P, L1M, L2C, L2P, L2M, L5 |
| ГЛОНАСС | G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC) |
| BeiDou | B1I, B1C, B2I, B2a, B2b, B3I |
| Galileo | E1B, E5a, E5b, E6 |
| SBAS | L1, L5 |
| QZSS | L1CA, L1C, L2C, L5 |
| NavIC | L5, S1 |
| AWGN | 8 диапазонов |
Опции по созвездиям
Возможности наращиваются программными опциями без замены оборудования. Число каналов по созвездиям:
| Созвездие | Каналы |
|---|---|
| GPS | 32 (+7) канала: L1CA, L1C, L1M, L2C, L2M, L5 |
| ГЛОНАСС | 24 канала: G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC) |
| BeiDou | 63 канала: B1I, B1C, B2I, B2a, B2b, B3I |
| Galileo | 36 каналов: E1B/E1C, E5a/E5b, E6B/E6C |
| QZSS и NavIC | 10 каналов: L1, L5, S-диапазон |
| SBAS L1 и SBAS L5 | 3–4 канала: WAAS, EGNOS, СДКМ, GAGAN, MSAS, BDSBAS |
| Спецрежимы | 8 каналов: генерация шума AWGN (L1-JAMMING, S1-JAMMING) |
Динамика и точность
| Параметр | Значение |
|---|---|
| Группировка | До 49 спутников, до 49 одновременно видимых |
| Максимальная ёмкость | 864 канала в зависимости от конфигурации |
| Высота при моделировании | 0…8 000 км |
| Относительная скорость | 0…80 000 м/с |
| Относительное ускорение | 0…5 000 м/с² |
| Относительный рывок | 0…8 000 м/с³ |
| Точность псевдодальности | 0,01 м |
| Точность скорости изменения псевдодальности | 0,005 м/с |
| Межканальная согласованность | ≤ 0,3 нс |
Качество сигнала
| Параметр | Значение |
|---|---|
| Фазовый шум при 100 Гц | ≤ −75 дБн/Гц |
| Фазовый шум при 1 кГц | ≤ −80 дБн/Гц |
| Фазовый шум при 10 кГц | ≤ −85 дБн/Гц |
| Фазовый шум при 100 кГц | ≤ −90 дБн/Гц |
| Побочные спектральные составляющие | ≤ −50 дБн |
| Гармонические составляющие | ≤ −40 дБн |
| Уровень несущей (LRF) | −160…−80 дБмВт |
| Уровень несущей (HRF) | −100…−20 дБмВт |
| Погрешность установки уровня | ±0,5 дБ в диапазоне −100…−20 дБмВт |
Синхронизация и питание
| Параметр | Значение |
|---|---|
| Опорная частота 10 МГц, вход | 7 ± 2 дБмВт, 50 ± 10 Ом |
| Опорная частота 10 МГц, выход | 7 ± 2 дБмВт |
| Стабильность выходной частоты | ≤ 5 × 10⁻¹¹ за 1 с |
| Метка времени 1PPS, вход | ТТЛ 5 В при 1 МОм, 20 мкс |
| Метка времени 1PPS, выход | ТТЛ 5 В (1 МОм) или 2,5 В (50 Ом), 20 мкс ± 1 мкс |
| Входное напряжение | 100–240 В AC, 50/60 Гц |
| Потребляемая мощность | ≤ 100 Вт |
| Монтаж | В стойку 19″, высота 4U |
Возможности
Модели траекторий
Равномерное, круговое, синусоидальное, прямоугольное и параболическое движение; режим замкнутого контура и моделирование по автономным файлам.
Эффекты физических каналов
Эффект Доплера, многолучевое распространение, замирания и временные задержки.
Среда и орбиты
Ионосферные и тропосферные эффекты, погрешности орбит, вращение Земли, релятивистские эффекты.
Особые события
Коррекция високосной секунды, погрешности бортовых часов, аномалии навигационных сообщений, флаги состояния спутников.
Диаграммы направленности антенн
Моделирование передающей и приёмной антенн для точного учёта распространения сигналов.
Реальные эфемериды
Получение через несколько каналов в реальном времени и синхронизация с действующей группировкой.
Режим тестирования псевдодальности
Специализированный режим, моделирование по автономным файлам и с замкнутым контуром.
Быстрое точное позиционирование
Сценарии быстрого точного позиционирования, точного определения орбит и тестирования спутников на орбите.
Встроенный жёсткий диск
Хранение данных моделирования, траекторий и выборок, быстрое автономное формирование данных.
Управление
Дисплей интерфейса сверху и сетевой интерфейс управления: удалённое управление командами и вторичная интеграция.
Чем отличается от ИНСС-4000
Обе модели — программно-определяемые имитаторы с одинаковым набором сигналов. ИНСС-4000 портативный и подходит для работы в поле; ИНСС-8000 стационарный, с несколькими РЧ-выходами и большим числом каналов.
| Параметр | ИНСС-8000 | ИНСС-4000 |
|---|---|---|
| Каналы | до 864 | 144 |
| РЧ-выходы | до 6 | 1 |
| Одновременно видимых спутников | до 49 | до 16 |
| Исполнение | Стационарное, 19″, 4U | Портативное, до 4 кг, аккумулятор от 2 ч |
| Потребляемая мощность | ≤ 100 Вт | ≤ 45 Вт |
Модели серии
ИНСС-4000144 канала, 1 РЧ-выходЦена по запросу
ИНСС-8000 эта модельДо 864 каналов, до 6 РЧ-выходовЦена по запросу
ИНСС-44004 канала записи и воспроизведенияЦена по запросу
ИНСС-42002 канала записи и воспроизведенияЦена по запросуОплата, доставка, гарантия
Доставка
- По всей России транспортными компаниями «Деловые Линии» и Major-Express
- До терминала ТК в Москве — бесплатно
- Бесплатная доставка при заказе от 100 000 ₽
Гарантия
- Заводская гарантия, срок указан в паспорте изделия
- Срок начинается с подписания УПД
- Диагностика по фото и видео, ремонт или замена
Вопросы по подбору и комплектации?
Подскажем конфигурацию, комплектующие и сроки. Укажите модель или опишите задачу.
Основной контакт
Крылов Дмитрий Борисович
Руководитель отдела закупок
Обращайтесь по вопросам поставок, закупок и предложений о сотрудничестве.
Похожие товары
-
Усилители мощности Усилитель мощности Emctestlab K009M250-500, 500 Вт
- Мощность
- 500 Вт
- Диапазон
- 9 кГц – 250 МГц
- Питание
- 1 фаза, 220 В
-
Синхронизация времени и частоты Сервер частотно-временной синхронизации RFTEX СЧВС-48Р1
- Выходы
- 8× 10 МГц, 4× 1PPS
- Источник
- Рубидий и ГНСС
- Исполнение
- 19″, 1U
-
Безэховые и полубезэховые камеры (БЭК и ПБЭК)
Безэховая камера RFTEX ЭКБ-400
- Диапазон
- 0,4–18 ГГц
- Экранирование
- ≥ 80 дБ
- Объём
- 0,9×0,9×1,0 м
-

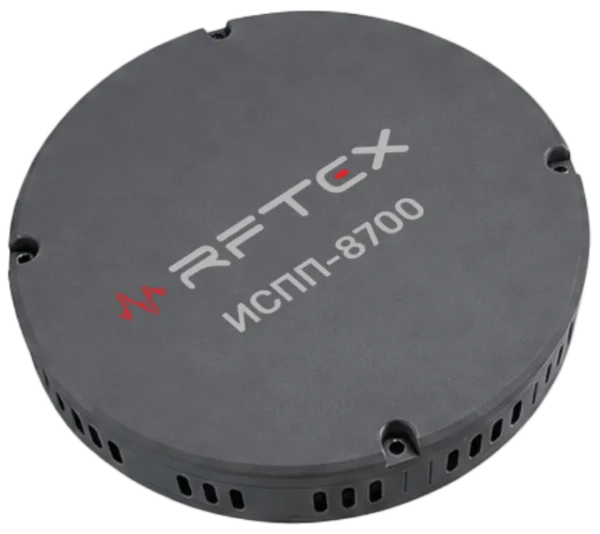

Системы защиты от помех ГНСС Система защиты от помех ГНСС RFTEX ИСПП-8700
