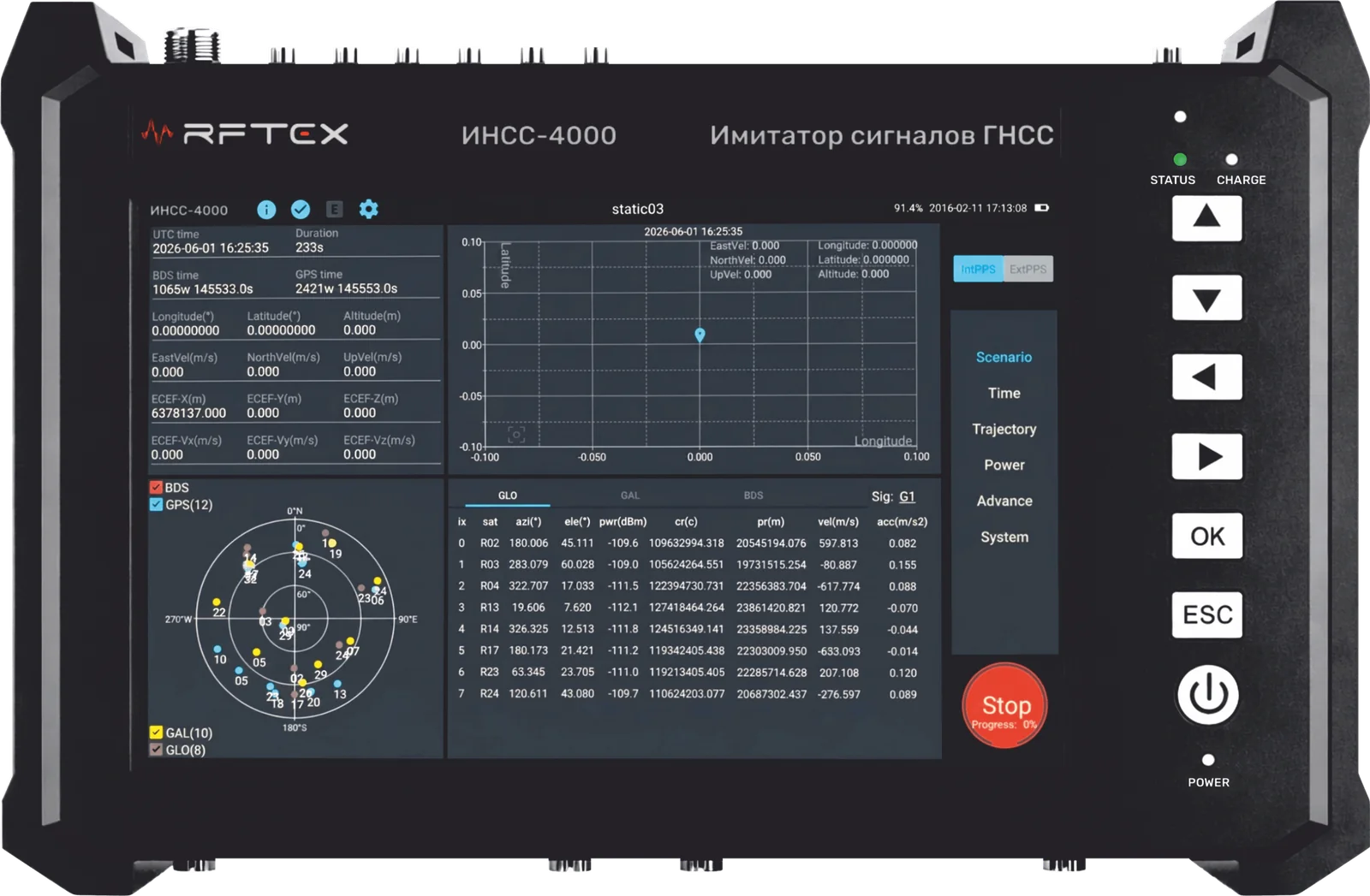

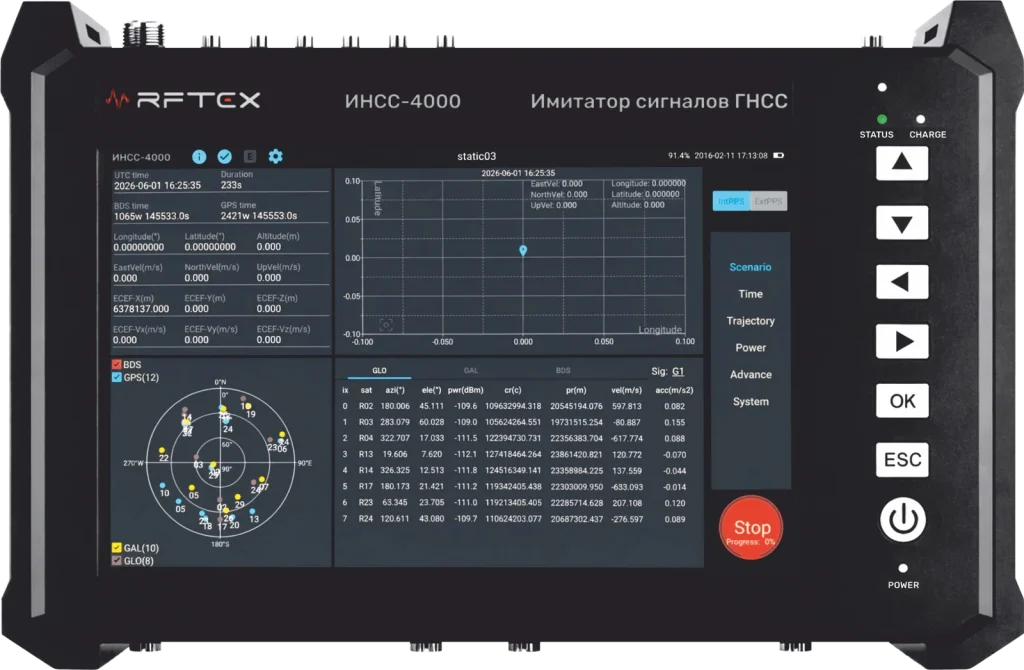

Портативный имитатор сигналов ГНСС RFTEX ИНСС-4000
Портативный программно-определяемый имитатор сигналов ГНСС на 144 канала. Для разработки и проверки приёмников в лаборатории и в полевых условиях с лабораторной точностью.
- Тип
- Имитатор сигналов ГНСС
- Каналы
- 144 канала, 1 РЧ-выход
- Поддерживаемые системы ГНСС
- GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC
- Исполнение
- Портативное
Цена по запросу
Стоимость рассчитываем под вашу задачу
- КП за 24 часа по заявке или ТЗ
- 44-ФЗ, 223-ФЗ госзакупки
- Доставка по РФ бесплатно от 100 000 ₽
Артикул: ИНСС-4000
ИНСС-4000 — портативный программно-определяемый (SDR) имитатор сигналов ГНСС от RFTEX на 144 канала с одним РЧ-выходом. Воспроизводит сигналы GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS и NavIC и позволяет проверять приёмники и навигационно-временные системы там, где это нужно: в лаборатории, на испытательной площадке или в поле. Масса до 4 кг, до 2 часов работы от аккумулятора.
Для каких задач
Разработка и проверка приёмников
Испытания GNSS-приёмников в лаборатории и в полевых условиях.
Терминалы и критическая инфраструктура
Проверка терминалов, спутникового оборудования и оборудования критической инфраструктуры.
Антенны и навигационно-временные системы
Испытания антенн с управляемой диаграммой направленности и навигационно-временных систем.
Лабораторная имитация
Воспроизведение сигналов ГНСС по заданным траекториям и сценариям.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Тип | Имитатор сигналов ГНСС, SDR-архитектура |
| Каналы | 144 канала, 1 РЧ-выход |
| Системы ГНСС | GPS, ГЛОНАСС, BeiDou, Galileo, SBAS, QZSS, NavIC |
| Группировка | До 49 спутников, до 16 одновременно видимых |
| Опорная частота | 10 МГц, вход и выход; метка времени 1PPS |
| Питание | Адаптер 100–240 В AC; аккумулятор, не менее 2 ч работы |
| Исполнение | Портативное, 334 × 213 × 79 мм, до 4 кг |
Поддерживаемые сигналы
| Система | Сигналы |
|---|---|
| GPS | L1CA, L1C, L1P, L1M, L2C, L2P, L2M, L5 |
| ГЛОНАСС | G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC) |
| BeiDou | B1I, B1C, B2I, B2a, B2b, B3I |
| Galileo | E1B, E5a, E5b, E6 |
| SBAS | L1, L5 |
| QZSS | L1CA, L1C, L2C, L5 |
| NavIC | L5, S1 |
| AWGN | 8 диапазонов |
Опции по созвездиям
Возможности наращиваются программными опциями без замены оборудования. Число каналов по созвездиям:
| Созвездие | Каналы |
|---|---|
| GPS | 32 (+7) канала: L1CA, L1C, L1M, L2C, L2M, L5 |
| ГЛОНАСС | 24 канала: G1 (L1OF, L1OC), G2 (L2OF, L2OC), G3 (L3OC) |
| BeiDou | 63 канала: B1I, B1C, B2I, B2a, B2b, B3I |
| Galileo | 36 каналов: E1B/E1C, E5a/E5b, E6B/E6C |
| QZSS и NavIC | 10 каналов: L1, L5, S-диапазон |
| SBAS L1 и SBAS L5 | 3–4 канала: WAAS, EGNOS, СДКМ, GAGAN, MSAS, BDSBAS |
| Спецрежимы | 8 каналов: генерация шума AWGN (L1-JAMMING, S1-JAMMING) |
Динамика и точность
| Параметр | Значение |
|---|---|
| Группировка | До 49 спутников, до 16 одновременно видимых |
| Максимальная ёмкость | 144 канала |
| Высота при моделировании | 0…8 000 км |
| Относительная скорость | 0…80 000 м/с |
| Относительное ускорение | 0…5 000 м/с² |
| Относительный рывок | 0…8 000 м/с³ |
| Точность псевдодальности | 0,01 м |
| Точность скорости изменения псевдодальности | 0,005 м/с |
| Межканальная согласованность | ≤ 0,3 нс |
Качество сигнала
| Параметр | Значение |
|---|---|
| Фазовый шум при 100 Гц | ≤ −75 дБн/Гц |
| Фазовый шум при 1 кГц | ≤ −80 дБн/Гц |
| Фазовый шум при 10 кГц | ≤ −85 дБн/Гц |
| Фазовый шум при 100 кГц | ≤ −90 дБн/Гц |
| Побочные спектральные составляющие | ≤ −50 дБн |
| Гармонические составляющие | ≤ −40 дБн |
| Уровень несущей (LRF) | −160…−80 дБмВт |
| Уровень несущей (HRF) | −100…−20 дБмВт |
| Погрешность установки уровня | ±0,5 дБ в диапазоне −100…−20 дБмВт |
Синхронизация и питание
| Параметр | Значение |
|---|---|
| Опорная частота 10 МГц, вход | 7 ± 2 дБмВт, 50 ± 10 Ом |
| Опорная частота 10 МГц, выход | 7 ± 2 дБмВт |
| Стабильность выходной частоты | ≤ 5 × 10⁻¹¹ за 1 с |
| Метка времени 1PPS, вход | ТТЛ 5 В при 1 МОм, 20 мкс |
| Метка времени 1PPS, выход | ТТЛ 5 В (1 МОм) или 2,5 В (50 Ом), 20 мкс ± 1 мкс |
| Адаптер питания | Вход 100–240 В AC, 50/60 Гц, 2 А; выход 19 В DC, 6,32 А, 120 Вт |
| Потребляемая мощность | ≤ 45 Вт в рабочем режиме |
| Работа от аккумулятора | Не менее 2 ч |
| Габариты и масса | 334 × 213 × 79 мм, ≤ 4 кг |
Возможности
Масштабируемая SDR-архитектура
Возможности наращиваются программными опциями без замены оборудования.
Полное многочастотное покрытие
GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, а также SBAS и СДКМ.
Траектории движения
Предустановленные и пользовательские: статичная, прямолинейная, с ускорением, круговая, синусоидальная, спиральная и другие. Загрузка файлов *.cst, *.nmea, *.uni.
Моделирование среды и событий
Ионосфера, тропосфера, многолучёвость, ошибки часов и орбит, аномалии навигационных сообщений.
Реальные эфемериды
Работа с эфемеридами в реальном времени: синхронизация с действующей группировкой благодаря встроенному навигационному приёмнику.
Генератор AWGN
Встроенный генератор шума для оценки помехоустойчивости приёмника.
Модели серии
ИНСС-4000 эта модель144 канала, 1 РЧ-выходЦена по запросу
ИНСС-8000До 864 каналов, до 6 РЧ-выходовЦена по запросу

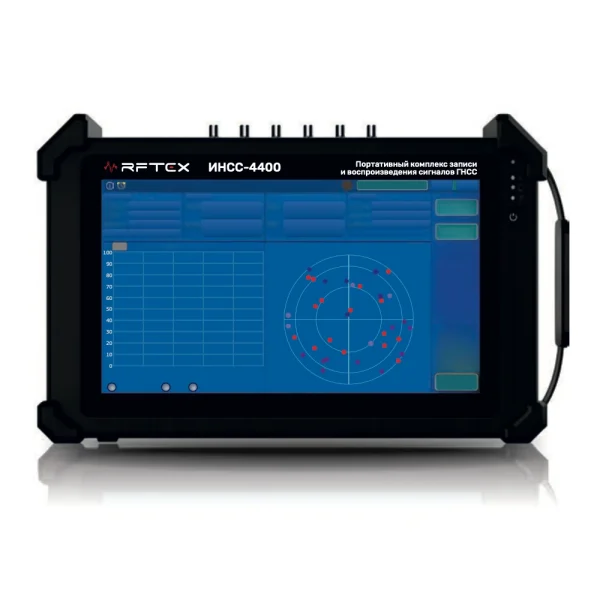

ИНСС-44004 канала записи и воспроизведенияЦена по запросу
ИНСС-42002 канала записи и воспроизведенияЦена по запросуОплата, доставка, гарантия
Доставка
- По всей России транспортными компаниями «Деловые Линии» и Major-Express
- До терминала ТК в Москве — бесплатно
- Бесплатная доставка при заказе от 100 000 ₽
Гарантия
- Заводская гарантия, срок указан в паспорте изделия
- Срок начинается с подписания УПД
- Диагностика по фото и видео, ремонт или замена
Вопросы по подбору и комплектации?
Подскажем конфигурацию, комплектующие и сроки. Укажите модель или опишите задачу.
Основной контакт
Крылов Дмитрий Борисович
Руководитель отдела закупок
Обращайтесь по вопросам поставок, закупок и предложений о сотрудничестве.
Похожие товары
-
Усилители мощности Усилитель мощности Emctestlab K009M250-500, 500 Вт
- Мощность
- 500 Вт
- Диапазон
- 9 кГц – 250 МГц
- Питание
- 1 фаза, 220 В
-
Системы защиты от помех ГНСС Система защиты от помех ГНСС RFTEX ИСПП-8900
- Элементов
- 16
- Диапазоны
- B1/L1/E1, B2a/L5/E5a
- Размер, масса
- 340×340×65 мм, ≤5 кг
-
Генераторы помех ГНСС Генератор помех ГНСС RFTEX ГНСП-4400
- Частот
- до 8 одновременно
- Системы
- GPS, ГЛОНАСС, BDS, Galileo
- Масса
- < 1,7 кг
-
Основная модель
Комплексы записи и воспроизведения

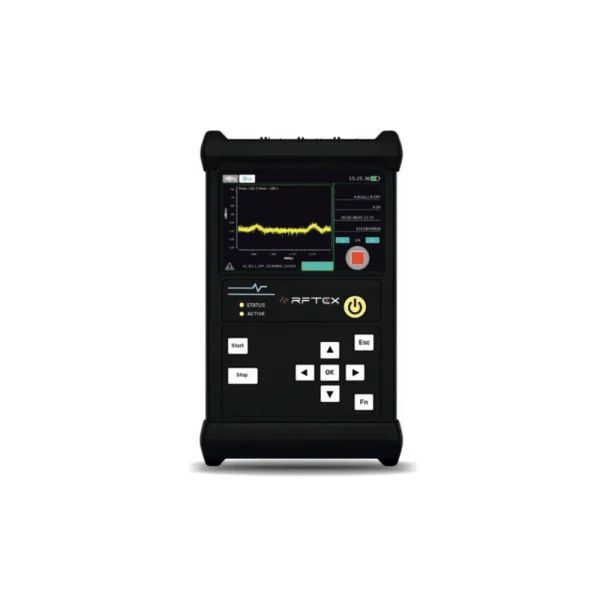

Комплекс записи и воспроизведения сигналов ГНСС RFTEX ИНСС-4200
